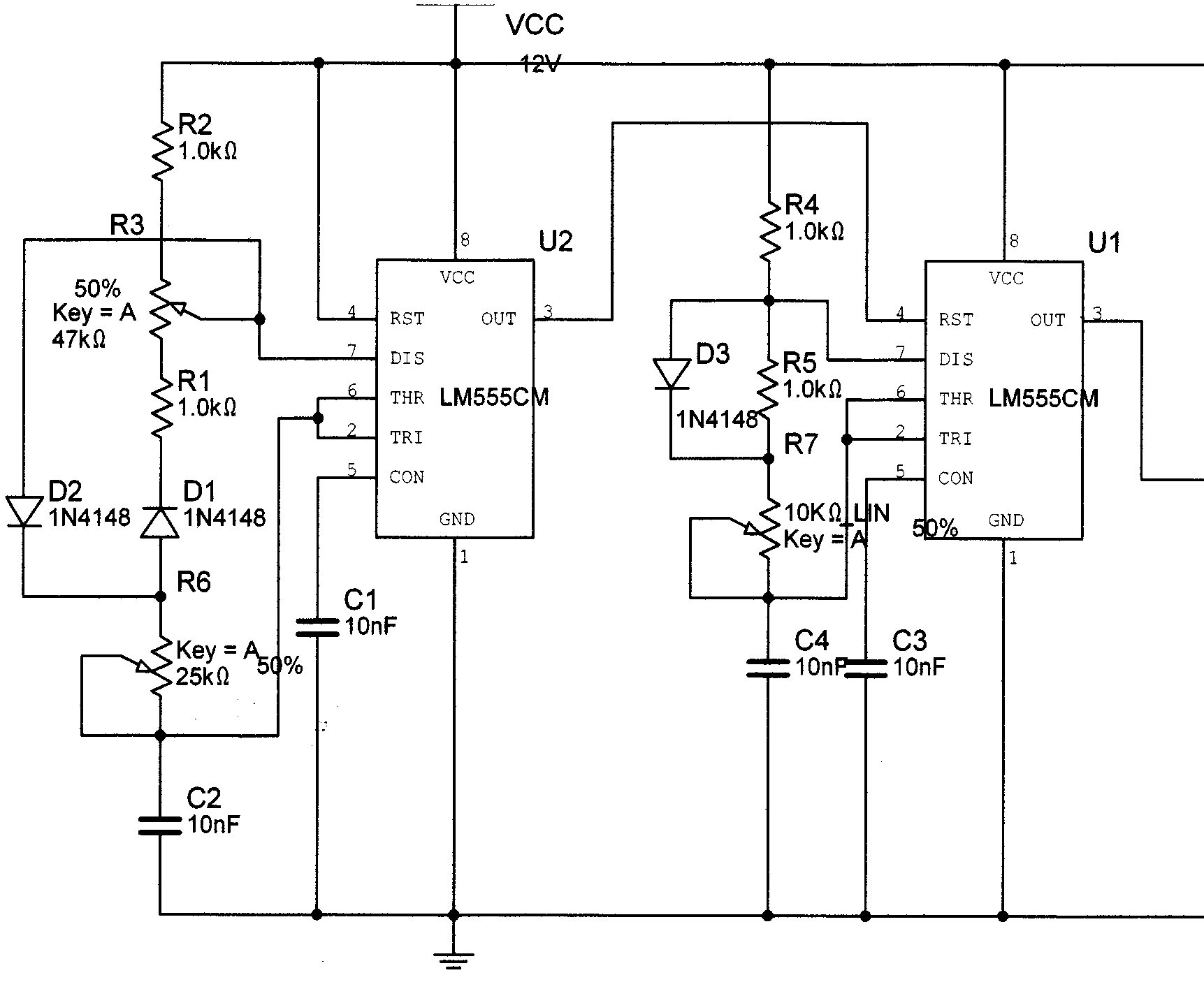

Montage à base de circuits 555 pour les essais Meyer:

Le 555 n°1 sert à faire le temps mort entre les paquets d'impulsions.

RV1 de 47 K fait varier le facteur cyclique du temps mort pour avoir+/- d'impulsions.

RV2 de 25 K fait varier la fréquence du temps mort.

Si on veut un réglage du facteur cyclique sur un max. de possibilité, (5 à 95%) il faut diminuer au max RV2 par rapport à RV1.

Le 555 n°2 est réglé à la fréquence désirée par le réglage de RV 10K

Le facteur cyclique est de 50 % à toute les fréquences.

Pour des fréquences différentes, il suffit de changer le RV 10K ou/et le condensateur sur 6 et 2.

Pour changer le facteur cyclique, il faut faire un montage similaire au 555 N°1.

Commande:

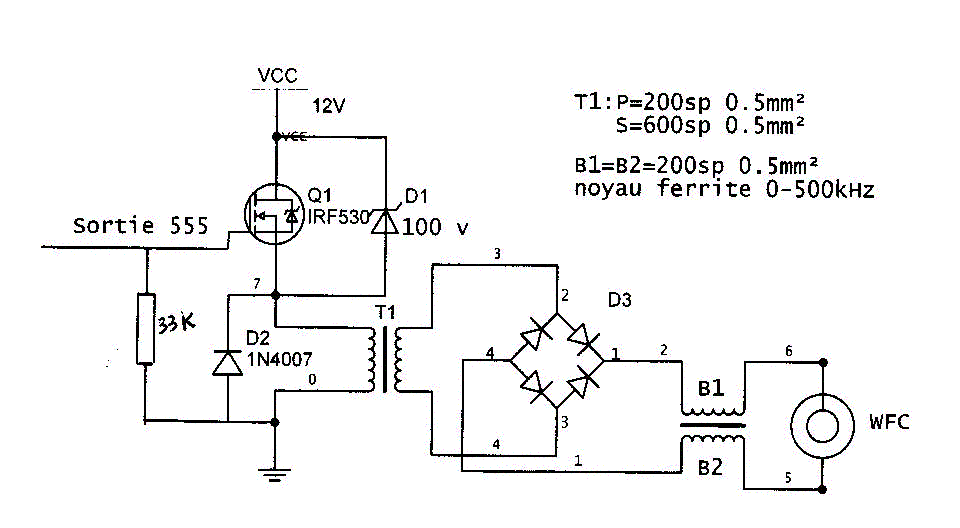

Puissance 1:

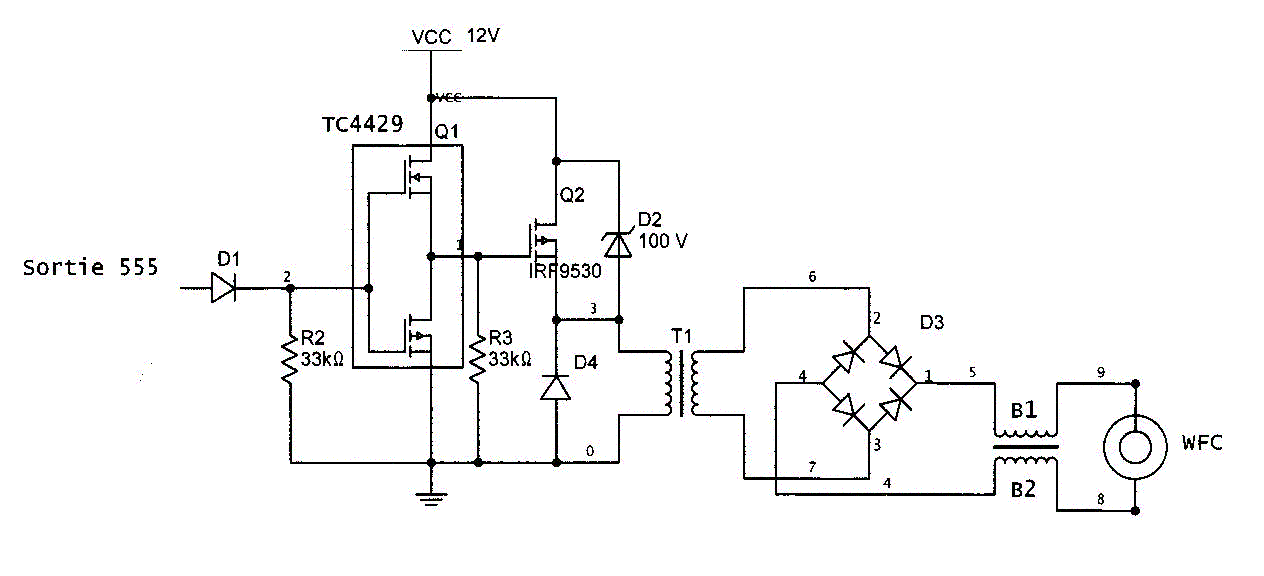

Puissance 2:
