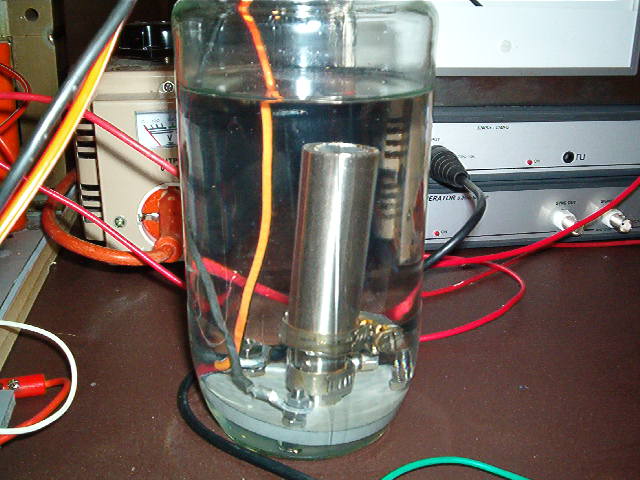

Essais de la cellule sous Tension de 400 V CC.



Caractéristiques:

Eau déminéralisée, cellule rincée trois fois avant les essais.

Longueur active 75 mm

Electrode central (-) barre pleine en inox de diamètre 14 mm

Electrode périphérique (+) tube inox de diamètre intérieur de 15,9 mm

Distance entre les électrodes: 0,95 mm

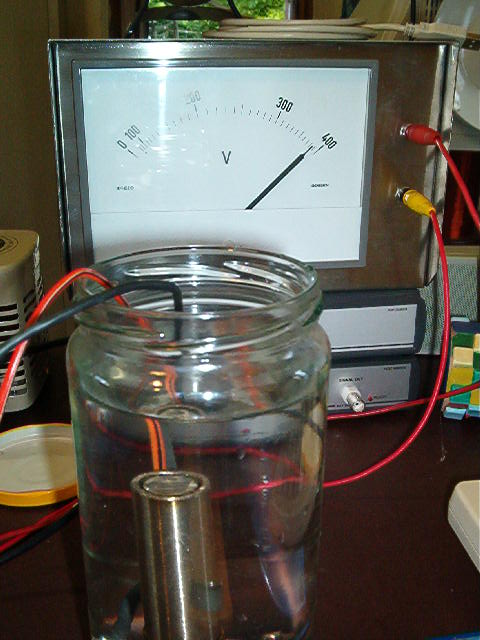

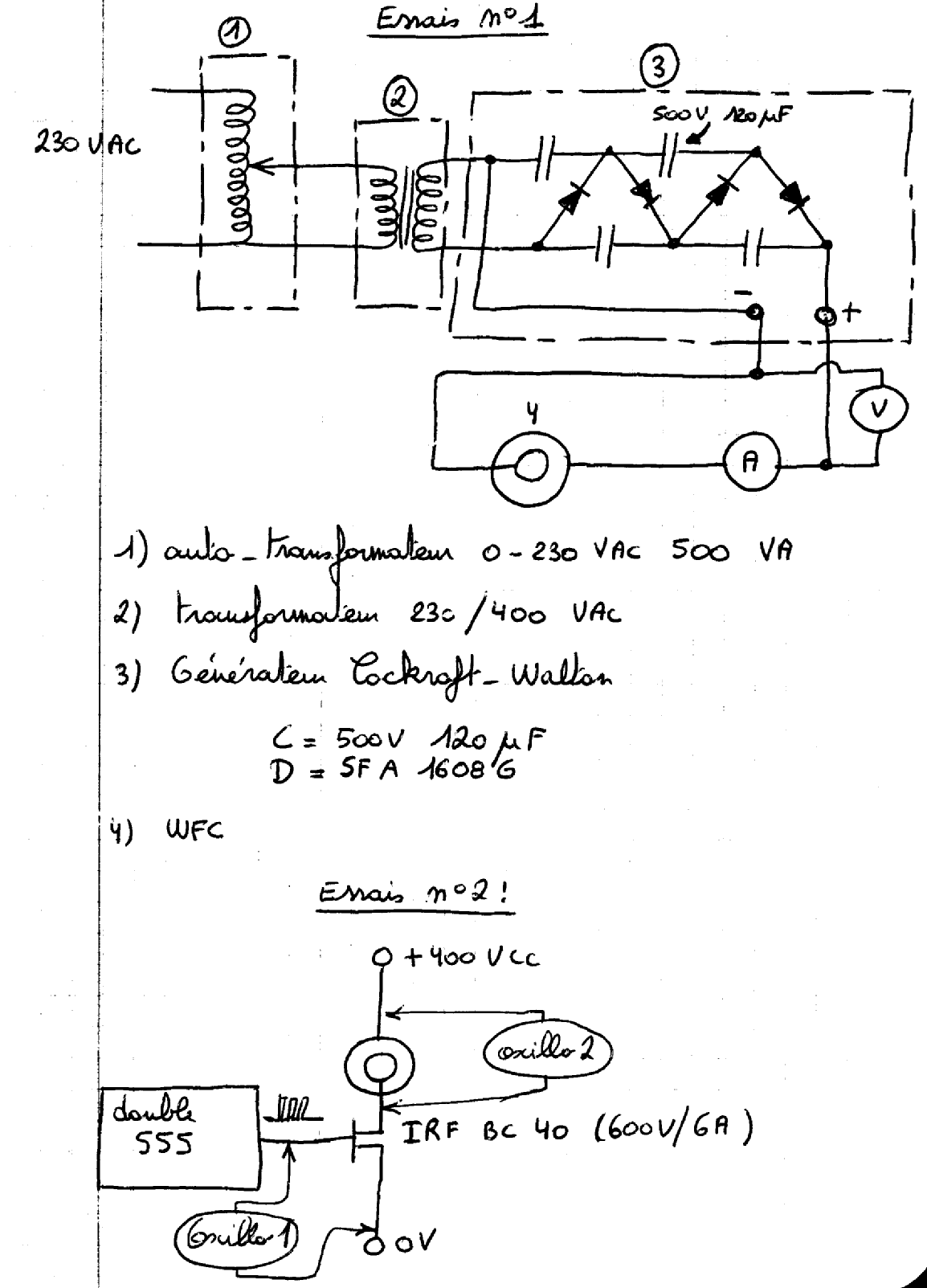

Essais n°1 en direct sous 400 VCC :

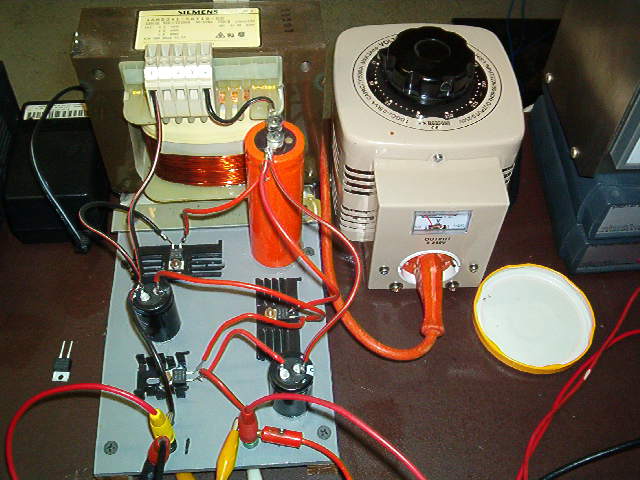

Générateur crockroft-Walton:

U=400V

I=0,19A

R = 400/0,19 = 2105 Ohms

P= 400 x 0,19 = 76 W

Remarque : très peu de bulles (quelques grosses)



Sous 200 v   I = 0,091 A     R = 2197 Ohms

Sous U = 13,1 v   I = 0,0065 A     R = 2015 Ohms

Essais n°2  400 VCC pulsé :

Fr: 42 800 Hz sans selfs avec l' IRF BC 40et le générateur

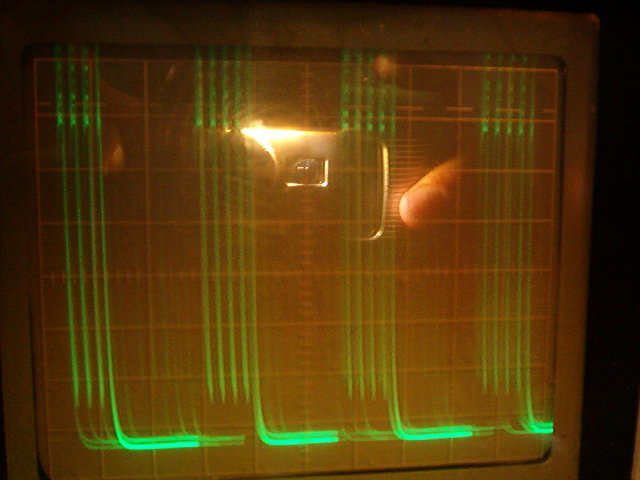

Oscilloscope sur le transistor IRF BC 40

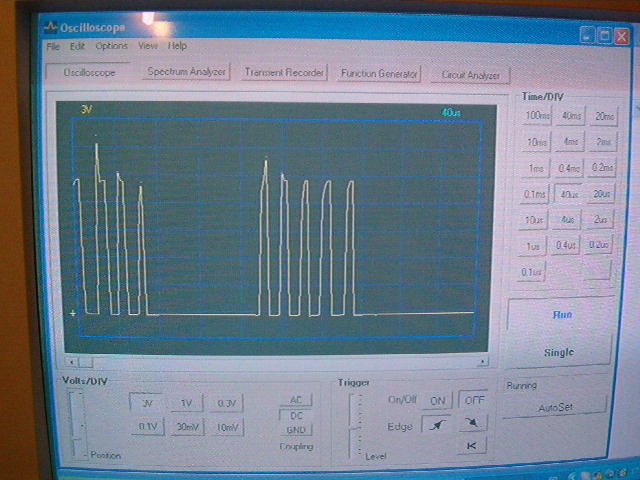

Oscilloscope sur la cellule avec sonde 2000 V:

I=  0,025 A

P = 0, 025 x 400 = 10W

Commentaires:

Seule de l'eau déminéralisée et un rinçages rigoureux à l'eau déminéralisée permet ce genre de résultats.

Il n'y à pas de résonnance, ni self, ni transformateur et les électrodes ne sont pas conditionnés.
