Essais Meyer:

Essais n°2:

Montage de l'essais n°2:

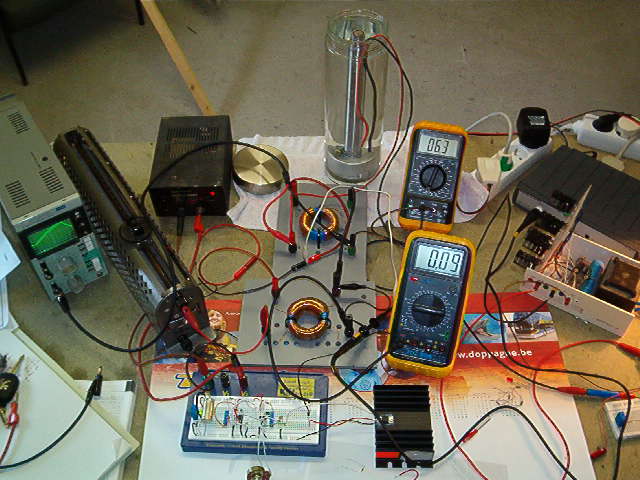

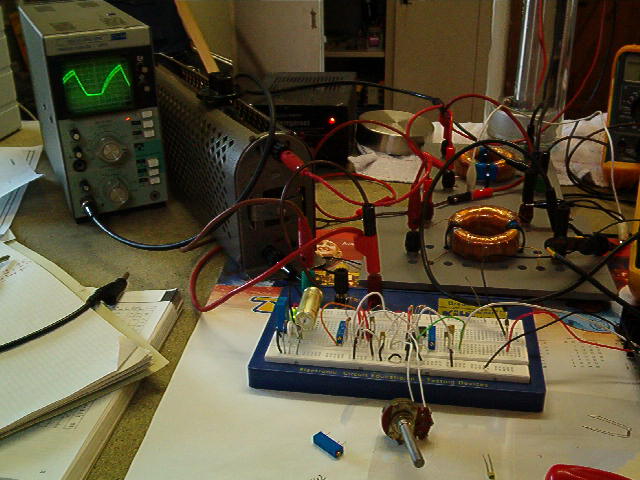

Photo du montage:



Analyse des essais

A) Essai de fréquence de résonance du circuit avec différents couples de bobines:

Valeur de la fréquence de résonance du circuit à un signal carré sans transformateur.

2 bobines de 333 spires bobinées sur tore cassé en 4 et recollé:

1 bobine de 333 spires sur noyau torique : Fr=40 kHz

2 bobines de 333 spires sur noyau torique avec inductance mutuelle discordante: Fr=96 kHz

2 bobines de 333 spires sur noyau torique avec inductance mutuelle concordante: Fr=30 kHz

2 bobines de 200 et 600 spires bobinées sur tore cassé en 2 et recollé:

1 bobine de 200 spires sur noyau torique : Fr=21 kHz

1 bobine de 600 spires sur noyau torique : Fr=22 kHz

2 bobines de 200 et 600 spires sur noyau torique avec inductance mutuelle discordante: Fr=18 kHz

2 bobines de 200 et 600 spires sur noyau torique avec inductance mutuelle concordante: Fr=16 kHz

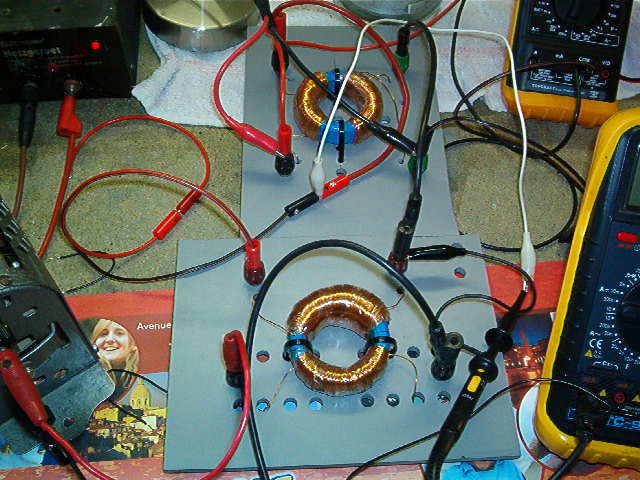

Voir les deux paires de bobines sur la photo ci dessus (une de ces paires est utilisée comme transfo)

B) Essai du circuit complet à la fréquence de résonance:

 Etude du (Gate Time) ou temps mort.

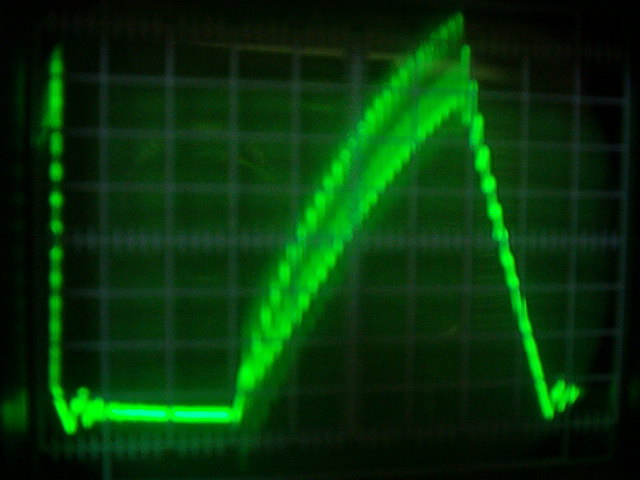

Tension sur la cellule sans temps mort:

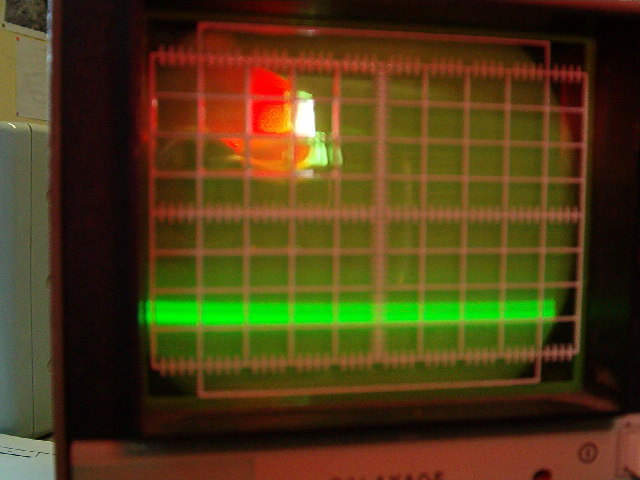

Même tension avec temps mort: 4V max. la forme y est mais pas la valeur.

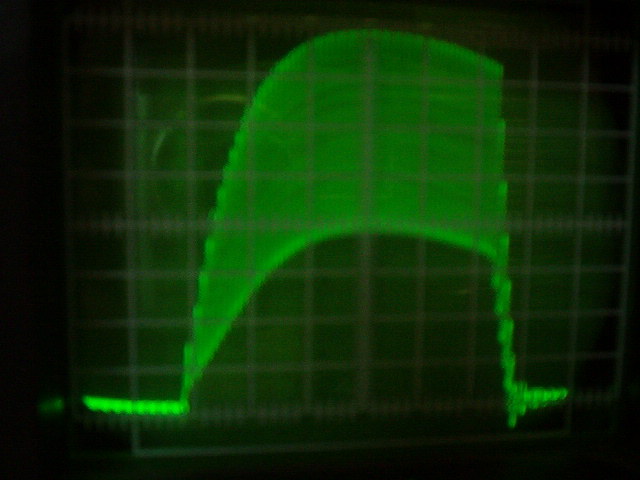

Avec des électrodes plus courts nous avons 10 V:

Si on diminue le niveau d'eau, on obtient le même résultat.

Tension aux bornes des deux bobines côté transfo:

Tension aux alentours de 250 V max. car le probe est sur 1/10.

Ne pas ce fier à la fréquence affichée, elle tourne aux alentour de 100 kHz.

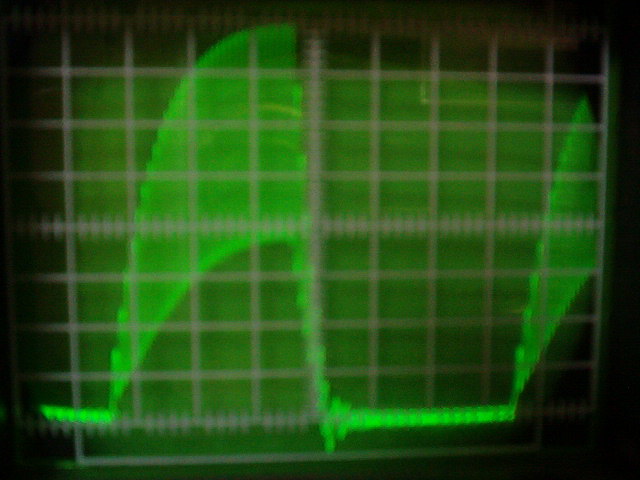

avec un temps mort trop long, la tension diminue car I augmente:

La tension aux bornes des bobines coté transfo est bien sinusoïdale:U=199 V Fr=100kHz

Conclusions:

Pour l'essais A:

La fréquence de résonance engendrée par une bobine de 333 spires sur un noyau cassé à 4 endroits est supérieure à celle d'une bobine de 200 spires sur un noyau cassé 2 fois. En théorie si on oublie les cassures cela devrait être le contraire. donc un noyau entier serait préférable. Les deux bobines ne sont pas bobinée l'une sur l'autre mais une en face de l'autre, là aussi il y à peut être des différences.

Pour l'essais B:

Pour obtenir un signal sur la cellule se rapprochant des brevets Meyer,un temps mort est nécessaire.

Si les électrodes sont plus courts ou sont moins dans l'eau, la tension augmente à ses bornes et surtout la composante oscillatoire.

Contrairement aux idées reçues, il y a bien un phénomène de résonance qui apparaît.

Quand j'ai diminué le niveau d'eau, la fréquence de résonance n'a pas changée ? La capacité induite du circuit est peut être plus importante que la capacité de la cellule.

Malheureusement, la tension sur la cellule est faible et la quantité de gaz produite aussi.

Il est nécessaire de réfléchir à la suite des essais pour faire monter la tension sur la cellule. affaire à suivre...
